Systèmes d’extraction

90

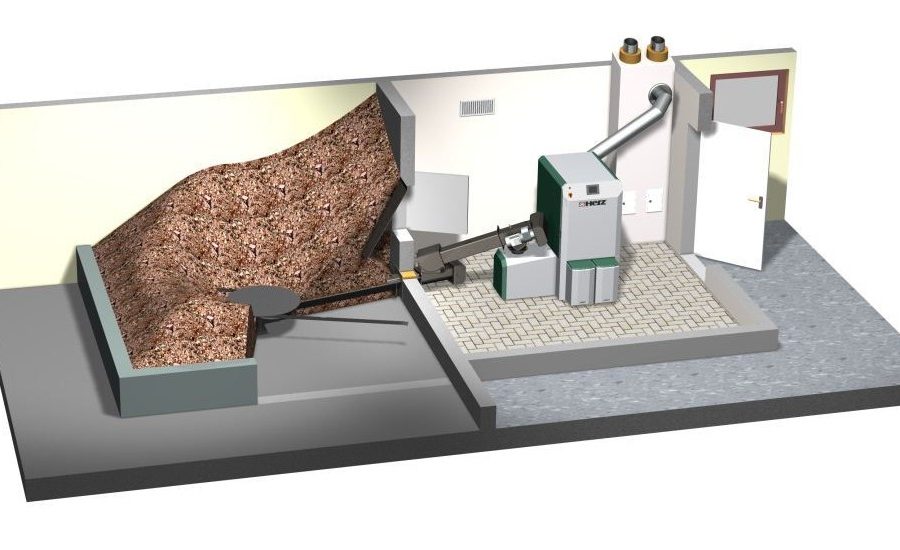

Toutes les chaudières HERZ proposent un système d’extraction du bois par plateau dessileur modulaire. Ce système largement éprouvé permet de convoyer le bois depuis le silo jusqu’à la chaudière. De par sa modularité, il convient à la grande majorité des situations.

  • Plateau dessileur modulaire à pales rotatives pour silo de 2m de diamètre jusque 6 m.
  • Moteur de vis d’extraction 230V ou 400V (3 phases) selon la chaudière et le silo.

Le plateau dessileur est muni de pales rotatives très robustes.
Il est accouplé à une vis sans fin dont le carter permet d’assurer un transfert du combustible fiable et sécurisé.

Le plateau peut être horizontal ou incliné selon les sites d’implantation.



Plateau dessileur modulaire à pales rotatives 230V, pour chaudières de 10 à 101 kW

De 2 m de diamètre jusque 5 m.
Moteur de vis d’extraction 230 V
Longueur canal de vis ouvert : max. 2,5 m
Longueur canal de vis fermé : max. 2 m
Hauteur max. pellets : 3 m / Hauteur max. bois déchiqueté : 4 m
Angle max : 25°



Plateau dessileur modulaire à pales rotatives 400V, pour chaudières de 20 à 500 kW

De 2 m de diamètre jusque 6 m.
Moteur de vis d’extraction 400 V
Longueur canal de vis ouvert : max. 3 m
Longueur canal de vis fermé : max. 3 m
Hauteur max. pellets : 4 m / Hauteur max. bois déchiqueté : 6 m
Angle max : 25°
