Extraction par plateau dessileur rotatif

58

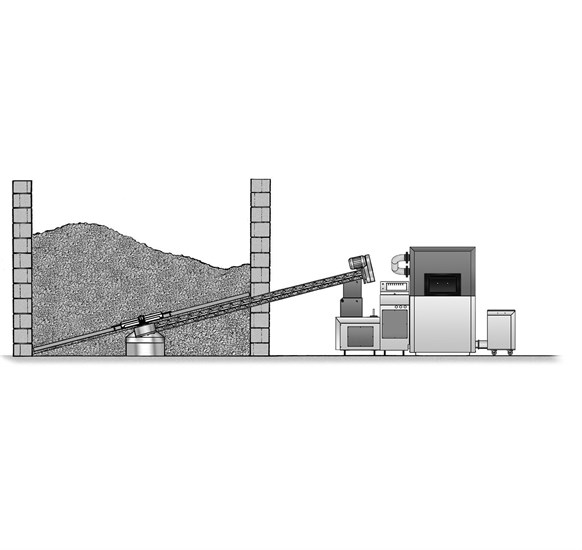

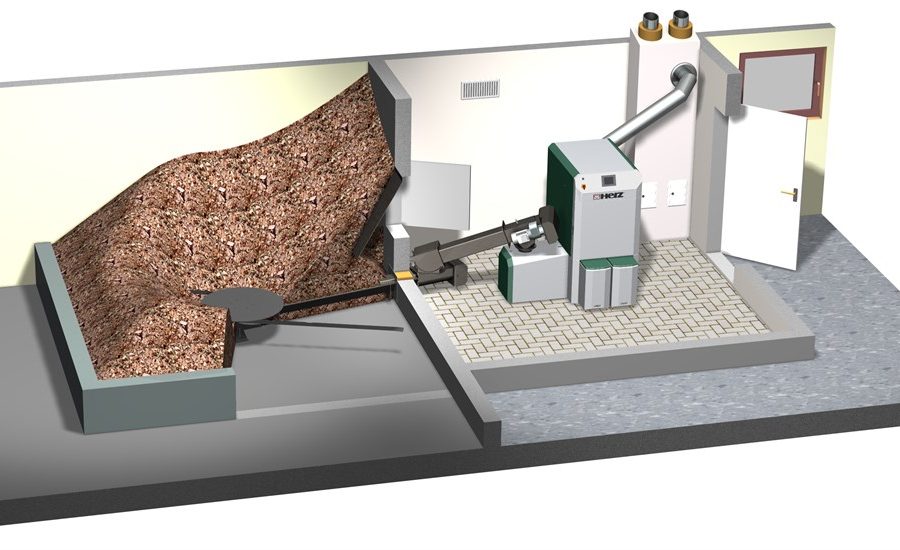

Toutes les chaudières HERZ proposent un système d’extraction du bois par plateau dessileur modulaire. Ce système largement éprouvé permet de convoyer le bois depuis le silo jusqu’à la chaudière. De par sa modularité, il convient à la grande majorité des situations.

  • Plateau dessileur modulaire à pales rotatives pour silo de 2m de diamètre jusque 6 m.
  • Moteur de vis d’extraction 400V (3 phases)
  • Pour les puissances au-dessus de 500kW, le moteur est situé sur un arbre séparé

Le plateau dessileur est muni de pales rotatives très robustes.
Il est accouplé à une vis sans fin dont le carter permet d’assurer un transfert du combustible fiable et sécurisé.

Le plateau peut être horizontal ou incliné selon les sites d’implantation.

Il est compatible avec des silos jusque 6m de hauteur pour le bois déchiqueté ou des silos jusque 4 m de hauteur pour les granulés.



Plateau dessileur modulaire à pales rotatives 230V, pour chaudières de 10 à 101 kW

  • De 2 m de diamètre jusque 5 m
  • Moteur de vis d’extraction 230 V
  • Longueur canal de vis ouvert : max. 2,5 m
  • Longueur canal de vis fermé : max. 2 m
  • Hauteur max. pellets : 3 m / Hauteur max. bois déchiqueté : 4 m
  • Angle max : 25°


Plateau dessileur modulaire à pales rotatives 400V, pour chaudières de 20 à 500 kW

  • De 2 m de diamètre jusque 6 m.
  • Moteur de vis d’extraction 400 V
  • Longueur canal de vis ouvert : max. 3 m
  • Longueur canal de vis fermé : max. 3 m
  • Hauteur max. pellets : 4 m / Hauteur max. bois déchiqueté : 6 m
  • Angle max : 25°

Plateau dessileur modulaire à pales rotatives 400V, pour chaudières de 500 à 1000 kW

  • De 4 m de diamètre jusque 6 m.
  • Moteur de vis d’extraction 400 V
  • Longueur canal de vis ouvert : max. 3 m
  • Longueur canal de vis fermé : max. 5 m
  • Hauteur max. pellets : 4 m / Hauteur max. bois déchiqueté : 6 m
  • Angle max : 15°
  • 3 pales rotatives

Système de vis modulaire HERZ

• Arbre cannelé résistant
• Montage modulaire de la vis et du canal
• Montage rapide
